【钢结构·工程】上海长滩180米“金箍棒”观光塔的44米高钢结构整体提升
导读：四年前，位于上海市宝山区滨江地区的长滩七街坊还是一片荒地，如今，一座座建筑已拔地而起：观光塔、音乐厅、酒店、商办等建筑同亲水岸线交相辉映。其中，高180米的长滩观光塔更是成为了滨江岸线的全新地标，这座外形神似“金箍棒”的建筑矗立于吴淞口，由普通的隧道排风塔华丽变身而来。
长滩观光塔由上海建工总承包部组织实施、上海建工机施集团承建，机施集团采用钢结构整体提升方案、钢结构与幕墙一体化施工技术，把普通的隧道排风塔打造成为兼具观光娱乐、商务办公等功能的休闲新空间。目前，观光塔外部2800余块玻璃幕墙刚刚全部搭设完毕，即将进入内部装饰阶段。
宝山制高点更是滨江新地标
长滩观光塔的建设历经三个阶段。
2019年底，作为G1501隧道配套项目的风塔正式落成。2021年9月，上海建工机施集团成功完成了约3500吨钢结构外框架施工任务，为风塔套上了圆柱形钢结构“外衣”，观光塔雏形初具。2022年11月，也是由上海建工机施集团承建的2800余块三角形不共面玻璃幕墙全部搭设完成。

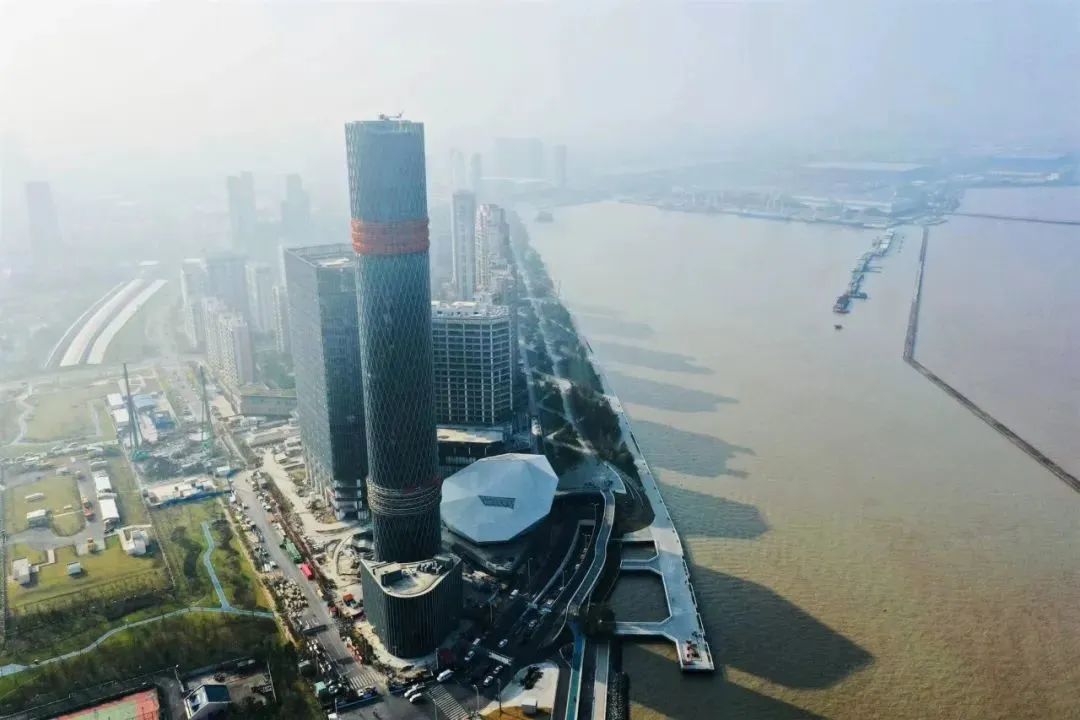

上海长滩整体效果图
待正式开放后，在满足原有隧道排风功能外，长滩观光塔将成为集观光休闲、商务办公、餐饮美食、休闲娱乐等为一体的滨江休闲新空间。市民可在塔顶360°全角度观景台登高远望，东观日出江海，南赏国际邮轮城，尽享宝山滨江新风景。
开创先河：44米高钢结构整体提升
为了实现360度全角度观景，塔身设置有三道悬挑桁架，每道桁架分别下挂最大高度为44米的柱面网格钢结构，上下端之间横向与主体结构没有任何连接，施工难度极高。
机施集团的项目团队放弃了最拿手的吊装作业，采用钢结构整体提升方案，用“地面分段拼装、整体累计提升”工艺，把44米高、420余吨重的结构整体拼装完成后，在六台液压同步提升设备的共同牵引下，一次提升就位。
首段钢结构整体提升
整个提升过程克服了钢结构自重大、跨度大、拼装复杂等难题，其中的计算机同步控制液压提升、智能自动跟踪测量技术都是由机施集团自主研发，观光塔项目所采用的逆作施工悬挂钢结构的工艺在国内也是首例。

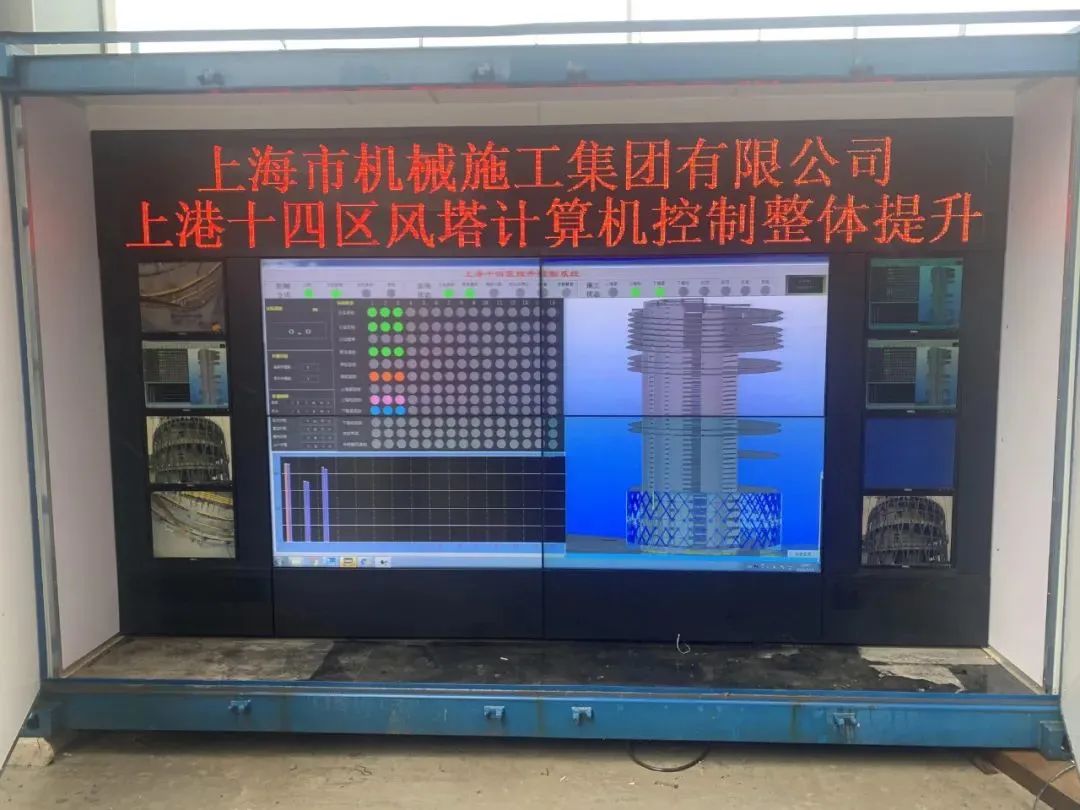

整体提升控制系统
工程最大整体提升行程达92米，6个提升点精度偏差在3毫米内，为今后类似柱网状悬挂钢结构的施工积累了宝贵经验。
钢结构整体提升基本完成
钢结构幕墙一体化施工：1.5万平米异形幕墙精准安装
施工过程中，钢结构构件的安装精度直接决定了后续幕墙体系能否顺利安装。
作为国内领先的钢结构施工企业，上海建工机施集团正全力推进“两个一体化”：“钢结构设计、制造、施工一体化”“钢结构、幕墙、屋面一体化”不断升级。而长滩观光塔项目，正是机施集团钢结构与幕墙一体化施工的力作。
长滩观光塔每个楼层由36块正三角单元板块和36块倒三角形单元板块间隔插接形成封闭环形，由于结构特殊，各块幕墙形状各异。大量单元板组成的空间非共面柱状结构体系，给钢结构幕墙施工精度带来考验。
第一块三角形不共面幕墙正在吊装
机施集团充分发挥“两个一体化”产业优势，通过有限元变形分析、实时应力监测、自动跟踪位移监测及可视化监控等技术系统控制变形。幕墙安装则是通过全过程三维跟踪测量、应用BIM模拟技术、工厂化预拼装、多工序提前控制、自动连续同步提升等技术措施，确保施工精度。
幕墙安装过半
除了三角形不共面玻璃幕墙系统之外，观光塔幕墙还由下圆箍弯弧玻璃系统、上圆箍不锈钢搪瓷百叶等共同组成。塔身136米处为风塔出风口区域，项目团队通过多方调研和技术考证，最终选择了可耐800°高温和常年海风风压的搪瓷百叶安装于出风口位置。颜色靓丽并在安装过程中做成一定造型的百叶系统，如同“金箍”完美嵌入“金箍棒”。
出风口位置“金箍”安装完成
北上海最大音乐厅和国内最大球幕影院
除观光塔以外，由上海建工建设的钻石音乐厅和球幕影剧院，也正在紧张施工。
长滩音乐厅处在观光塔下方东北侧，建筑面积11058平方米，是整个北上海地区最大的音乐厅。
钻石音乐厅幕墙已大部分完成
独特的“钻石”造型，是由59个大切面三角形组成的折板空间网格结构体系，钢结构空间异形，造型复杂，存在大量的多杆汇交相贯节点和造型多样的铸钢件。空间网壳采用轴承与斜撑连接，斜撑支撑于钢结构桁架上。
音乐厅外立面幕墙在“3D悬浮”金属粉镂空装饰板和斜切面通透的玻璃包裹下，宛如一颗晶莹剔透的钻石。
长滩球幕影院位于长滩项目一号地块，落成后将成为国内最大的球幕影院，可容纳约380 人同时观影。
球幕影院效果图
