【钢结构·工程】1700吨口字型钢桁架，提升高度为32m——深圳市体育中心改造提升项目（一期）主体工程屋盖口字型主桁架顺利提升

匠心建造，展翅鹏城图片

深圳市体育中心改造提升项目（一期）主体工程位于深圳市福田区，新建及改扩建建筑面积37.63万平方米，包含体育设施、文化设施、配套商业、主媒体中心、公共配套、地下停车场及设备用房等。新建的体育馆座容量从原来的6000个增加到1.5万个，体育场的座容量从3.2万个增加到4.5万个，满足举办国际足球赛事的需要。

项目屋盖总用钢量约4000吨，跨度124米，高度7.9米，纵、横相交位置采用大型铸钢节点进行连接。根据屋盖结构受力特点及现场施工条件，本项目采用“底部支承原位吊装及局部提升”的施工工艺进行屋盖提升：优先安装主桁架，外围L型主桁架采用“高空原位散装及单元式吊装”，中部口字型桁架采用整体提升。

优质履约，铸就精品

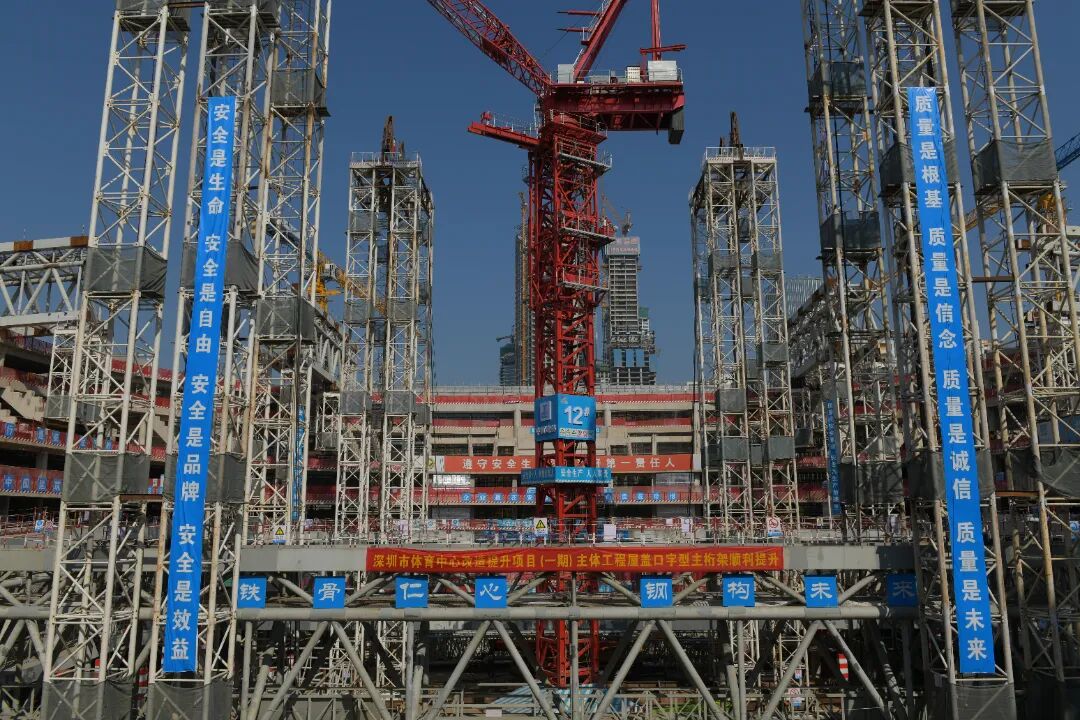

本次提升的口字型主桁架，总重量约1700吨，长度70.6米，宽度45.4米，提升高度为32m。考虑到桁架重量大、纵横跨度大、安装高度高等情况，项目团队采用“地面原位拼装+超大型构件液压同步提升”的施工技术，在“口”字中部设置16座格构式提升胎架，共8个吊点。通过计算机同步控制及传感检测系统人机操作界面，实现各提升点同步提升，保证提升构件保持平稳的姿态，实现单点毫米级微调。

针对大跨度桁架结构施工，项目团队在项目前期精心策划，通过施工全过程仿真模拟技术，建立实时健康监测系统，为现场施工提供可靠数据支撑；为确保大跨度桁架的施工安全，屋盖施工方案通过项目、分公司、总部逐级评审，最后组织专家论证，确保施工方案的科学性与安全性。

与传统高空原位散装和分片吊装嵌补等高空安装方式相比，桁架整体提升的施工工艺使作业高度从32m降至7.9m，避免了大量高空作业，降低了施工风险，同时也实现了更为精准的点位测量与误差控制。

新的形象，新的开始

深圳市体育中心改造提升项目从立项开始，就围绕中国特色社会主义先行示范区建设和粤港澳大湾区建设的战略要求，结合深圳市建设国际著名体育城市，坚持“保留原有建筑标志性，保存市民城市记忆温度”的原则，以“立足深圳市、服务大湾区、面向国际化，打造世界一流的‘5A’智慧体育综合体”为目标，致力于建设成国际一流的体育场馆。

作为深圳市全民健身之城的地标性建筑，项目改造提升后，将会再度成为深圳人引以为傲的城市名片，并有效缓解人车混行，场馆附近拥堵耗时的情况。未来将通过空中走廊，把体育中心和周边八卦岭片区、白沙岭片区、网羽中心片区连接起来。届时，深圳市民将可以通过二层连廊从体育中心前往笔架山公园，一条休闲运动带呼之欲出。

项目介绍

定位高

市体育中心始建于1985 年，占地面积278,851平方米，位于深圳市福田区笋岗西路3001号，地处于深圳市中心黄金地带，紧临深圳繁华的华强北商圈，周边配套齐全，公共交通便捷。

市体育中心改造提升工程项目新建及改扩建建筑面积389200平方米（地上223200 平方米、地下166000平方米），其中体育设施145300平方米，文化设施10000平方米，配套商业38000平方米，主媒体中心10400平方米，公共配套800平方米，架空空间及走廊84700平方米，地下停车场及设备用房85700平方米，地铁联通通道14300平方米；现状保留建筑面积59095.01平方米（包括游泳跳水馆、射击馆、游泳训练馆），项目完成后总建筑面积448295.01平方米。

本项目主要建设内容包括拆除体育馆并新建一座15000座综合体育馆；改造提升体育场，将原32500座扩建至42000座并改造为专业足球场；对现游泳跳水馆及网羽中心进行局部修缮。

      本项目可研批复总投资492757.00万元，其中：建筑安装工程费用427536.38万元、工程建设其他费用41755.67万元、预备费23464.95万元。资金来源为市政府投资。

功能复杂

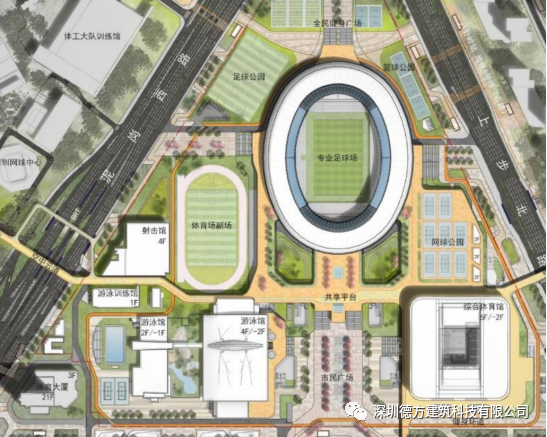

       本项目功能复杂，本次改造、新建的范围为专业足球场和综合体育馆，以下为本项目各个使用功能及场地：

专业足球场（改造）——既改三星

综合体育馆（新建）——新国标三星

全民健身广场

足球公园

篮球公园

网球公园

射击馆

体育场副场

游泳馆、游泳训练馆

市民广场
